用途：

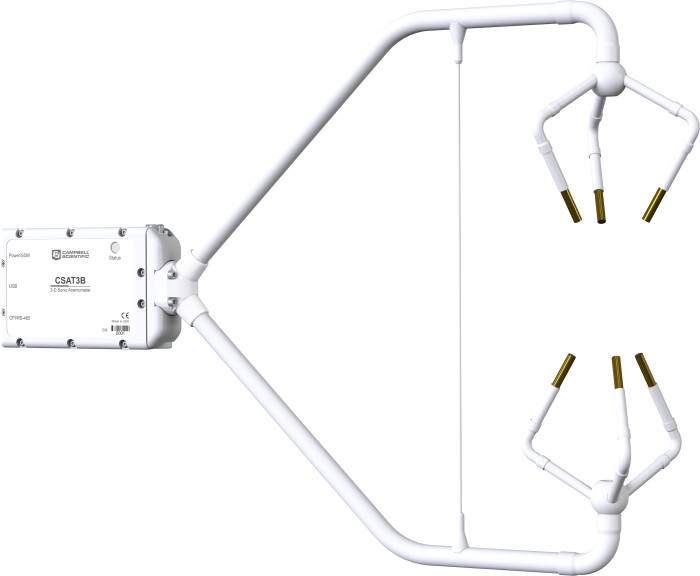

CSAT3B三維超聲風速風向傳感器是對原始CSAT3的更新和替換，仍然是渦流協方差測量的理想三維聲波風速儀。它采用空氣動力學設計，垂直測量路徑為10厘米，以脈沖聲學模式運行，能夠承受惡劣天氣條件。測量三個正交風分量（ux、uy、uz）和音速溫度（Ts），并以100Hz的最大速率輸出。新設計顯著的創新是取消了電子箱。相反，電子器件封裝在CSAT3B磁頭的安裝塊內。這種設計特點使安裝更容易，并在儀器放置方面提供更大的靈活性。
測量可以從三個來源觸發：
數據記錄器SDM命令
數據記錄器CPI命令
CSAT3B內部時鐘SDM和CPI協議都支持同步多個CSAT3B的機制。
特點：
新型保形涂層有助于在腐蝕性環境中保護聲波換能器
集成電子設備，可輕松安裝單個硬件
集成傾斜儀
高精度測量是湍流和渦流研究的理想選擇
改進的設計，在傳感器臂末端附近安裝了一個薄的空氣動力學支撐支柱，提高了聲音溫度的剛性和準確性
數據記錄器采樣支持1到100 Hz之間的任何頻率。
新的CPI通信實現更穩健、更高帶寬的測量
多種通信選項，包括SDM、CPI、USB和RS-485
版本5算法計算數據輸出；
SDM和CPI協議都支持用于同步接入多個CSAT3B。
技術參數：
CSAT3B數據采集器 | ||
工作溫度 | -40 to +50°C （相當于305至368m s-1的聲速） |
|
輸出 | ux，uy，uz，Ts（ux、uy、uz是以風速計軸為基準的風分量；Ts是超聲虛穩。） | |
信號類型 | SDM, CPI, USB, RS-485 | |
聲速 | 由三條聲學路徑確定。（針對側風效應進行了校正。） | |
風向 | 2.5 to 357.5°（可定制0-360度） | |
范圍 | ± 65 m/s | |
風速計尺寸 | 60.64 x 12.2 x 43.0 cm (23.87 x 4.8 x 16.9 in.) | |
最大偏移誤差 | < ±8.0 cm s-1 (ux, uy), < ±4.0 cm s-1(uz | |
最大增益誤差 | <讀數的±6%（水平面±20°范圍內的風矢量） <讀數的±3%（水平面±10°范圍內的風矢量） <讀數的±2%（水平面±5°范圍內的風矢量） | |
測量分辨率 | ux, uy 1 mm s-1 rms uz ，0.5 mm s-1 rms Ts 0.002°C RMS (at 25°C) Wind Direction < 0.058° (ux = uy ≤ 1 m s-1) | |
測量速率 | 測量速率數據記錄器觸發1至100 Hz 未經編程的輸出（至PC）10、20、50或100 Hz 內部自觸發速率100 Hz | |
測量延時 | 數據記錄器已觸發（無濾波器） 1個觸發周期（1個掃描間隔） 10ms未編程輸出175（無濾波器） | |
傳感器內部監測 | 更新速率2 Hz 傾角傳感器精度±1° 相對濕度精度±7%（在0至10%范圍內） ±7%（超過90至100%的范圍） ±3%（超過10%至90%的范圍） 面板溫度精度±2°C | |
SDM | -注-用于基于數據記錄器的數據采集。 位周期10μs至1 ms 電纜長度最大76 m（250 ft）（@1 ms位周期） 最長7.6 m（25 ft）（@10μs位周期） 地址范圍1至14個 總線時鐘/樣本~200 | |
CPI | -注-用于基于數據記錄器的數據采集。 波特率50 kbps至1 Mbps 電纜長度853 m（2800 ft）最大值（@50 kbps） 122 m（400 ft）最小值（@250 kbps） 15 m（50 ft）最大（@1 Mbps） 地址范圍1至120 總線時鐘/樣本~ 300 | |
RS-485 | 用于配置或基于PC的數據采集。 波特率9.6 kbps至115.2 kbps 電纜長度最大610米（2000英尺）（@9.6 kbps） | |
USB | 用于配置或基于PC的數據采集。 連接速度USB 2.0全速12 Mbps電纜長度最大5米（16.4英尺） | |
電源要求 | 10 Hz測量速率下9.5至32 Vdc 電流65 mA（@24 Vdc）/電流110 mA（@12 Vdc） 100 Hz測量速率時電流80 mA（@24Vdc/電流145 mA（@12Vdc） | |
重量 | 1450g | |
