用途：

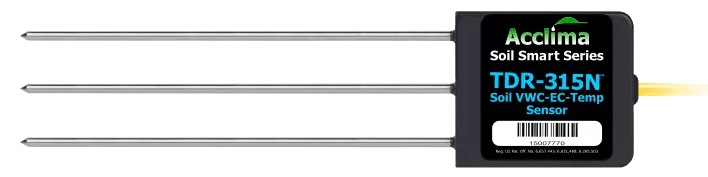

TDR-315N是TDR-315L的替代品，廣泛應用于土壤水分，溫度，電導率測量。基于TDR原理（時域反射）具有高電壓波形輸出，TDR-315N在土壤電導率高時可以有效地進行測量，分辨率高達5ps，高精確度的數字化波形和分析固件提供了土壤的真實信息。TDR-315N的形狀被設計為較淺土壤面的安裝，提供探針對齊工具，以確保探針推入土壤時平行。并通過一個3芯 SDI-12接口讀取數據，兼容任何符合SDI-12版本1.4及更早版本的數據記錄器。
特點：
SDI-12 接口
3根15 cm不銹鋼探針
5米標準防水電纜
防水環氧樹脂填充外殼保護
測速快，入射波，從20%上升到80%只需要300 ps（皮秒）
波形數字分辨率高達5ps（皮秒）
入射波振幅：2.3 V
技術參數：
TDR-315N 土壤水分溫度電導率傳感器 | ||
測量參數 | 體積含水量 相對介電常數 土壤體積電導率(BEC) 土壤溫度 孔隙水電導率（EC） |
|
測量精度 | 體積含水量：±2% FS 相對介電常數：±2 土壤溫度（5~35℃）：±0.25℃ 土壤溫度（-15~50℃）：±0.5℃ 體積電導率(0 ~ 1000 uS/cm)：±25us/cm 體積電導率(1000 ~ 2500 uS/cm)：±2.5% 體積電導率(2500 ~ 3000 uS/cm)：±5% | |
測量范圍 | 體積含水量：0% ~ 100% 相對介電常數：1 ~ 100 土壤體積電導率：0 ~ 3000 μS/cm 土壤溫度：-40~55℃ 孔隙水電導率（EC）：0 ~ 55000 μS/cm | |
分辨率 | 體積含水量：0.1% 相對介電常數：0.1 土壤體積電導率：1us/cm 土壤溫度：0.1℃ | |
重復性(RMS偏差） | 體積含水量：0.07% 相對介電常數：0.07 土壤體積電導率：3 μS/cm 土壤溫度：0.01℃ | |
絕對最大額定值(超過范圍會導致傳感器永久性損壞)： | ||
電源電壓（在紅線和白線之間測量） | 最小限度：-16V 最大限度：+16V | |
SDI-12 數據電壓（藍白線） | 最小限度：-16V 最大限度：+16V | |
施加到傳感器桿的外部電壓 | 最小限度：-0.3V 最大限度：+4V | |
靜電放電，中心桿 | IEC 61000?4?2（ESD） | |
儲存溫度 | -40~60℃ -40~140℉ | |
運行條件： | ||
工作電源電壓 | 6.5V~15V | |
工作溫度（由于結冰會導致 VWC 誤差） | -30℃~55℃ | |
工作溫度（VWC準確，不允許結冰） | 0~55℃ | |
能量消耗： | ||
空閑電流（傳感器供電但不測量，20 °C） | <10 uA | |
空閑電流（-35 至 +50 °C） | <50 uA | |
傳感器讀取時間 | 0.3 s (典型值) | |
傳感器讀取電流（電源電壓 = 12V） | 118 mA (典型值） | |
傳感器讀取電流（電源電壓 = 7V） | 150 mA（典型值） | |
傳感器通訊電流 | 6 mA（典型值） | |
SDI-12數據線電氣特性： | ||
輸入(當傳感器空閑或接收數據時) | ||
對地電阻 | 160?~175? | |
VIL(“標記”狀態下所需的輸入電壓) | -1V~1.3V | |
VIH(“間隔”狀態下所需的輸入電壓) | 3.2V~6V | |
輸出(當傳感器傳輸數據時) | ||
輸出阻抗 | 1000Ω~1250Ω | |
VOL（“標記”狀態下的輸出電壓） | 0~0.25V | |
VOH(“間隔狀態下的輸出電壓) | 4.7V~5.2V | |
物理特性： | ||
尺寸(不含電纜) | 21 cm x 5.3 cm x 2 cm | |
重量(不含電纜) | 105 g | |
電纜重量 | 32.7 g/m | |
材質 | 304不銹鋼，環氧樹脂，ABS塑料 | |
電纜 | 3 根銅導線，22 Ga.，防水和抗紫外線 PVC 護套，總直徑 4.8mm | |
通信協議 | SD1-12版本1.4 | |
