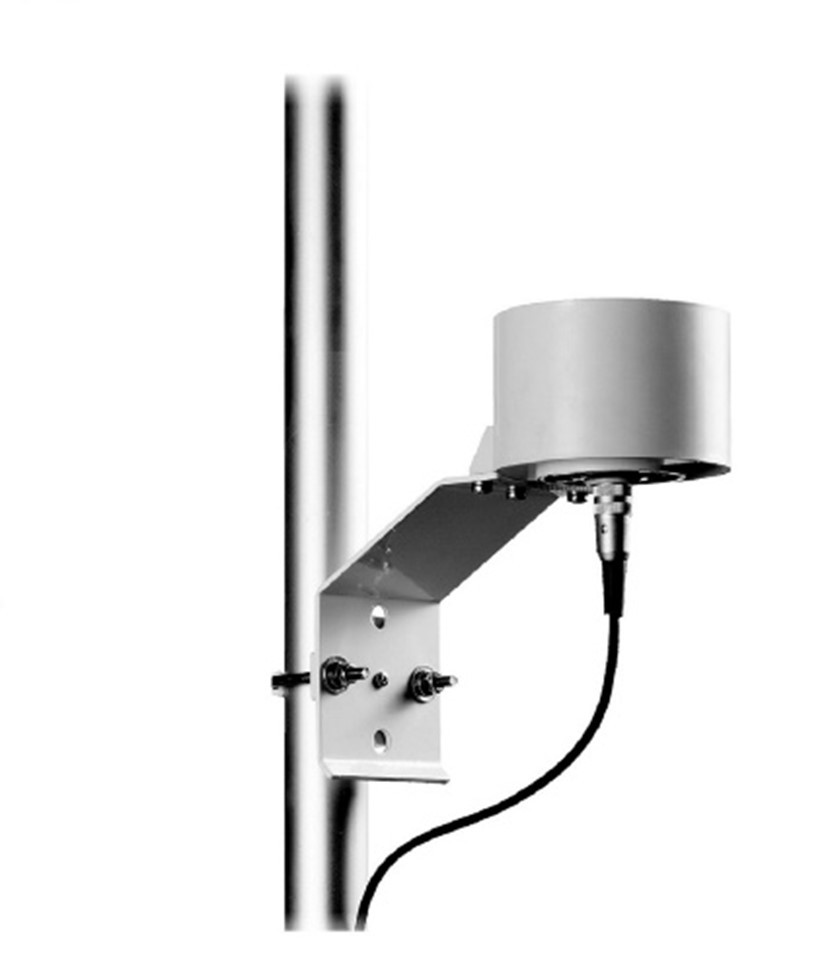

雨量檢測器基礎參數

傳感器類型：雨量傳感器

工作原理：電容式，集成加熱器

尺寸：6.6 cm2

角度：30°

感知區域：最小 0.05cm2

溫度傳感器

NTC 10KΩ @ 25°C

測量范圍

降水量檢測：開/關（正在降水/無降水）

傳感器干燥感知表面百分比

溫度：-40…+60°C

分辨率

降水量檢測：可配置為 1%（默認）或 0.1%（干燥表面所占傳感器表面的百分比）

溫度：0.1℃

輸出

RS485 非隔離，支持 MODBUS-RTU 或私有協議

模擬量 0/4…20 mA（最大負載電阻 500Ω）– 僅 HD2013.3 型號

模擬量 0…10 V（最小負載電阻 10 kΩ）– 僅 HD2013.3AV 型號

無電壓常開觸點，最大 200 mA @ 30 Vdc電阻負載 - 僅 HD2013.3 和 HD2013.3AV 型號

供電

12…30 Vdc（HD2013.3 和 HD2013.3S 型號）

15…30 Vdc（HD2013.3AV 型號）

功耗

加熱關閉時：18 mA @ 24 Vdc

加熱開啟時：最大 230 mA @ 24 Vdc

注：標注功耗不包含模擬輸出產生的功耗

連接方式

8針圓形連接器

工作條件

-40…+60°C / 0…100% 相對濕度

存儲溫度

-40…+60°C

外形尺寸

直徑 70 x 70mm（僅儀器本體，不含安裝支架）

重量

約450克

防護等級

IP68

外殼材料

工程聚合物 ASA
