系統簡介：

風蝕指地表松散物質被風吹揚或搬運的過程，以及地表受到風吹起顆粒的磨蝕作用。

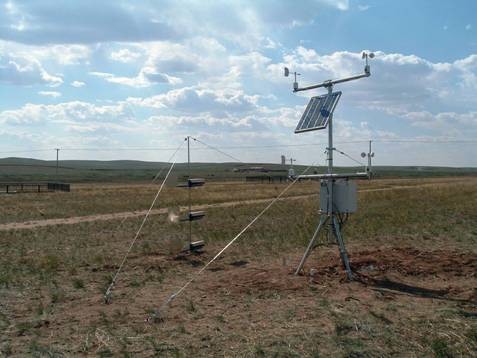

DJ-6517B風蝕監測系統由數據采集器、風速傳感器、風向傳感器、風蝕通量傳感器、安裝支架和供電部件等組成。用于自動記錄風沙侵蝕的起始時間和強度、風剖面沉淀物隨時間變化的累計量，記錄相關過程中的氣象參數。

原理：風蝕傳感器用來測量砂的動量通量，兩個輸出量是動能和撞擊的顆粒數。原理是電荷量和粒子的動能成正比。電荷、電壓和電容的關系是：

Q（電荷）= C（電容）V（電壓）  V=q/C

電容器中電壓的波動像不規則的樓梯一樣，單個粒子的動能對每一節樓梯上的電荷會產生影響。當加在電容器上的電壓超過內部的參考電壓時，電容器就會重復這個過程。一次快速的放電脈沖會轉換成粒子的能量值顯示出來，而這個能量值是單個的粒子能量的積累值。進行野外的標定時，傳感器的輸出脈沖數要參考一次風蝕時收集的被風蝕的沙石總數。由于粒子的速度、拽力系數和質量的不同，它的最小粒子的直徑很難確定。傳感器可以測量低速撞擊傳感器時直徑大約在50到70 微米的粒子，但不能測得10到50微米的粒子。

   風蝕傳感器應該和砂石收集器的距離比較近，安裝地面的地形應該很平坦或者植被不會引起風蝕傳感器和砂石收集器的移動。風蝕傳感器盡量的和所測的環境接觸。每個采集點的取樣周期最好是15秒或30秒。，通常取樣周期從15秒到2小時都可以，根據采集器存儲量來定。

系統特點：

•  風蝕通量傳感器可對風沙粒子進行計數、動態能量和高脈沖分析，對測量工作，提供了必要的數據保障；

•  風沙收集器的轉軸采用的是開放式設計，沙子無法在轉軸處停留，保證了長期使用和免維護；

•  風沙收集器可以用戶自定義采集的剖面數量和高度，非常方便；

•  供電采用太陽能供電系統，保證長時間工作；

•  可選配各種氣象傳感器。

測量參數：

風速風向、溫濕度、風沙收集、風沙粒子數、風沙粒子動能等

可擴展測量參數：

輻射、大氣壓、土壤溫濕度、鹽度等

綜合平臺對接能力（可選）：

提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)

云平臺服務（可選）：

點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能

遠程通訊方式（可選）：

全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；

衛星（北斗、銥星、海事衛星）等通信方式

本地通訊方式（可選）：

USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等

系統組成：

系統主機：CR1000X數據采集器（點擊查看技術參數）

傳感器：

HygroVUE? 5數字溫濕度傳感器（點擊查看技術參數）

014A風速傳感器（點擊查看技術參數）

024A風向傳感器（點擊查看技術參數）

H14-LIN 風蝕傳感器（點擊查看技術參數）

DJ-5101風沙收集器

系統附件：防護機箱套件，安裝支架套件，太陽能供電套件（可選交流供電套件），無線傳輸模塊（選配）

可提供定制化方案，更多相關信息請聯系點將科技

---

部件介紹：

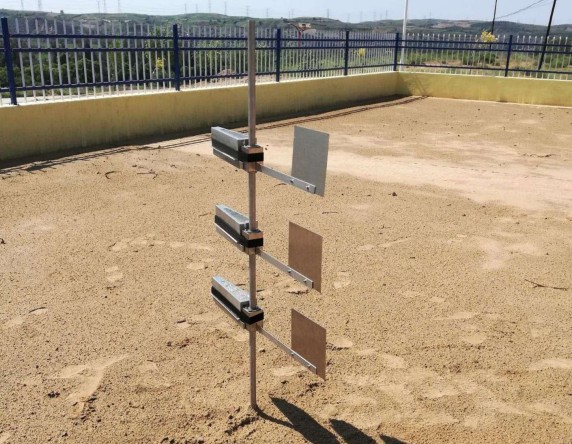

DJ-5101風沙收集器
集沙盒材質	SUS304不銹鋼
收集口尺寸	20mm×50mm
集沙盒	3個/套（可定制）
篩網	60目
收集率	約90%空氣中的沙塵（直徑小于0.84毫米）
收集器容量	約0.58L/盒

T40W-40AH (40W/40AH太陽能供電套件)
太陽能組件技術參數
額定峰值功率	40W
開路電壓（Voc）	21.5V
峰值電壓（Vmp）	17.5V
峰值電流（Imp）	2.29A
短路電流（Isc）	2.55A
執行標準	GB/T 9535-1998
電池片效率	≥16%
使用環境溫度	-40℃到85℃
FF	73%
表面最大負載能力	60m/s（200kg/sq.m）
蓄電池技術參數
額定電壓	12V
額定容量	40AH
內部電阻	完全充電后以交流阻抗法測試，必須低于 10mΩ
容量保存性能	完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃）
使用溫度范圍	-40℃ 至 50℃
保存溫度范圍	5℃ 至 40℃
封裝	使用壽命長，特殊的密封結構和阻燃外殼
整體技術參數和性能
供電輸出	雙USB輸出5VDC/2.4A 接線端子輸出12V/10A
保護和自恢復功能	具有充放電保護及自恢復功能
顯示功能	LCD數據顯示，直觀顯示工作狀態、功率等信息



防護機箱套件
防護機箱主體材料	聚碳酸酯（英文簡稱PC）
防護等級	IP65; IK08
鎖的位置	長邊位置帶雙鎖
使用環境溫度	-40℃ ~ 80℃
電氣絕緣	完全絕緣
抗紫外線能力	UL 508
可燃性等級	UL 746C 5"
執行標準	EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012
灼熱絲測試 （IEC 695-2-1）℃	960℃
安裝適配能力	適用于直徑30mm – 110mm圓管、方管或者角鋼



4G全網通通訊技術參數表
標準及頻段	支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
理論帶寬	LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL)
發射功率	<23dBm
接收靈敏度	<-98dBm
CPU	工業級32位通信處理器
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
供電	DC 5~36V
工作環境	溫度：-35~+75oC 濕度：95%(無凝結)
省電和激活	支持短信激活、IO激活、電話激活等
*連接協議	TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議
