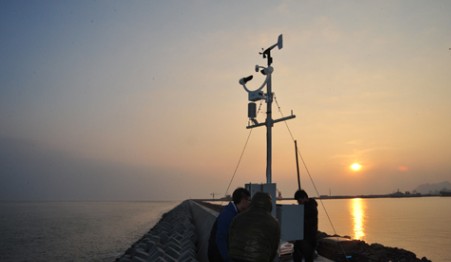

系統介紹：DJ-6515B船載自動氣象站可以測量航行所到達區域的海上觀測風向、風速、大氣壓力、空氣溫度、相對濕度、降雨量、能見度等氣象要素，采集器將各傳感器提供的信號收集、處理、編碼后經通信模塊發送到中心站，經中心站接收、解碼、處理后匯入數據庫，提升海上氣象災害監測、預報、預警能力。為航海運輸、港口生產、海上作業、海洋漁業及近海海產品養殖、環灣公路客貨運輸安全等提供快速、及時、周到的氣象服務保障。依據《地面氣象觀測規范》、《海洋氣象觀測》進行設計。
系統特點：
完整的氣象系統，適合船舶航行、科研和標準測量等用途
易安裝、便于維護
測量精度高，無須人工參與
要素靈活組配
集數據采集和無線通訊于一體，并具有圖表顯示功能
數據采集密度可以自行設置
狀態監控
支持交流 / 太陽能供電方式
免維護，適合于野外應用
可單站應用也可組網布點，無線數據傳輸
大容量數據存儲器
船體支架安裝要求：
支架安裝地點：船首上風處，避免靠近船體排煙和空調換氣區域
支架高度：3米
直徑：50mm
電源：提供12V直流電源
通訊方式：提前布置好支架到控制中心的信號聯絡，采用RS485傳輸方式
測量參數：
能見度、降水、風速風向、空氣溫濕度等
可擴展測量參數：
總輻射，紫外輻射等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
系統組成
系統主機：CR1000X數據采集器（點擊查看技術參數）
傳感器：
HMP155A-L空氣溫濕度傳感器（點擊查看技術參數）
CS106壓力傳感器（點擊查看技術參數）
05106海洋風速風向傳感器（點擊查看技術參數）
CS120能見度儀（點擊查看技術參數）
系統附件：防護機箱套件，船體支架套件，太陽能供電套件（可選交流供電套件），無線傳輸模塊（選配）
可提供定制化方案，更多相關信息請聯系點將科技
部件介紹：
32500電子羅盤 | ||
精度 | ± 2 度 | |
分別率 | 0.5 度 | |
信號輸入 | 低頻交流信號 | |
靈敏度 | 50mv 10hz | |
范圍 | 0-2000hz | |
風向 | 電位計 | |
風向輸入 | 0-5000 =0-355 | |
激發 | 5000毫伏 | |
輸出 | 0-5000mv ，RS232 ，RS485 | |
操作溫度 | -50 TO +50 度 | |
電源 | 11 to 30 VDC 40MA | |
尺寸大小 | 12*7.3*5.3 | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |

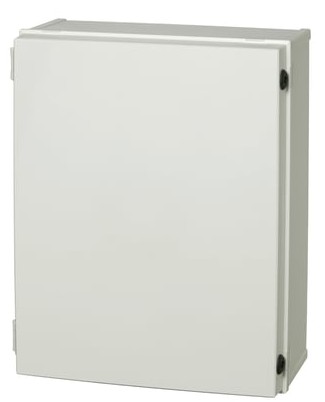

防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |

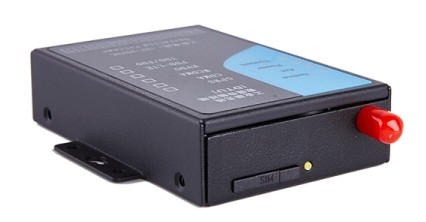

4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
