系統介紹：開路大氣CH₄(甲烷)通量觀測系統，采用渦動協方差原理，是一種微氣象學的測量方法，利用快速響應的傳感器來測量大氣—下墊面間的物質交換和能量交換。是一種直接測算通量的標準方法,是測定生態系統物質、能量交換通量的關鍵技術。由于測量方式和原理不同，渦動觀測系統分為開路渦動觀測系統和閉路渦動觀測系統。

        渦動觀測系統可以測量能量通量（顯熱通量、潛熱通量、動量通量）和物質通量（CO₂ / H₂O / CH₄ / N₂O）以及一些空氣動力學參數等,主要應用于邊界層理論研究、大氣擴散、能量收支研究、水分等物質收支等眾多領域。

       通量觀測適用于森林、草地、農田、沙漠、城市、水域等各種下墊面環境，被廣泛應用于中科院、林科院、氣象局、海洋局及各科研領域?qū)^(qū)域碳、水循環過程的研究；做為測算生態系統與大氣間物質和能量交換信息的有效手段，為分析地圈-生物圈-大氣圈的相互作用提供重要的數據基礎，為大尺度、長期和連續的科學研究提供支撐。

系統概述：開路渦動系統可以測量感熱通量、動量通量、大氣和地表面之間甲烷（CH4）的通量。這個系統包括一個數據采集器，快速響應、三維超聲波風速計和快速響應的標量傳感器。一個獨立的測量溫濕度的低速響應的傳感器也是需要的，它測量的數據可以為計算氣象變量做參考。水平的風速風向可以被數據采集器計算出來，用三維超聲波風速計測量出來的數據。

系統特點：

• 可定制的系統，可提供一系列的測量選擇

• 低功耗，適用于太陽能供電

• 可以長期野外監測

• 經濟實用，易于安裝和維護

• 沒有來自二氧化碳和其他氣體分子的交叉干擾

• 無運動部件，穩定可靠

• 超靈敏的激光光譜學帶來較低的漂移

•  基于QCLAS技術，采用窄線寬ICL或QCL

•  響應速度0-20Hz可調，可兼顧小渦度、高風速情況滿足野外高頻處理需求

測量參數：

CH₄通量、動量通量、湍流強度、三維超聲波風速、空氣溫濕度

可擴展測量參數：

氣壓、總輻射、光合有效輻射、土壤水分、土壤溫度、土壤熱通量等

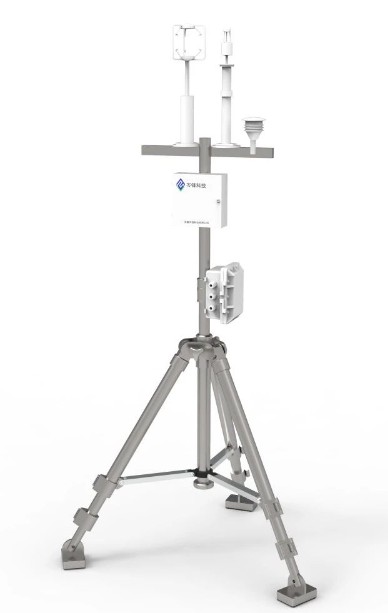

系統組成：

系統主機：CR1000X數據采集器（點擊查看技術參數）

傳感器：

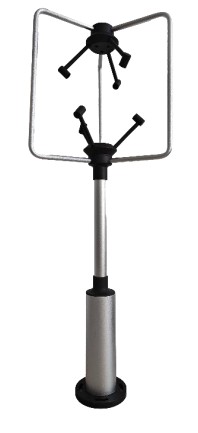

HKT-Wind3D 型超聲波風速風向傳感器

TR1101 開路式CH₄甲烷分析儀

DG10TH空氣溫濕度傳感器

傳感器介紹：

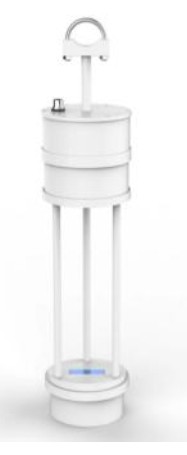

TR1101 開路式CH4甲烷分析儀		圖片
CH4精度(@10Hz)	5ppb
CH4測量范圍	0~10ppm
工作溫度	-20~+60
環境濕度	0~85%
供電電壓	12V-36V
主機功耗	3W
數據接口	RS485/RS422
尺寸	116*536mm
主機重量	3.78kg
