系統簡介：

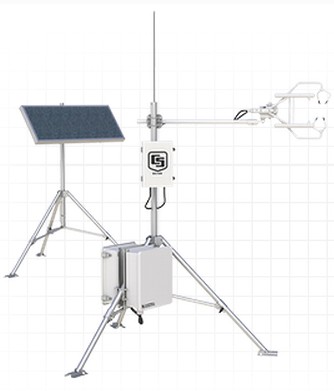

      DJ-6516開路碳通量觀測系統（渦動相關法），采用渦動協方差原理，是一種微氣象學的測量方法，利用快速響應的傳感器來測量大氣—下墊面間的物質交換和能量交換。是一種直接測算通量的標準方法,是測定生態系統物質、能量交換通量的關鍵技術。由于測量方式和原理不同，渦動觀測系統分為開路渦動觀測系統和閉路渦動觀測系統。

     開路碳通量觀測系統可以測量能量通量（顯熱通量、潛熱通量、動量通量）和物質通量（CO₂ / H₂O / CH₄ / N₂O）以及一些空氣動力學參數等,主要應用于邊界層理論研究、大氣擴散、能量收支研究、水分等物質收支等眾多領域。

     通量觀測適用于森林、草地、農田、沙漠、城市、水域等各種下墊面環境，被廣泛應用于中科院、林科院、氣象局、海洋局及各科研領域對區域碳、水循環過程的研究；做為測算生態系統與大氣間物質和能量交換信息的有效手段，為分析地圈-生物圈-大氣圈的相互作用提供重要的數據基礎，為大尺度、長期和連續的科學研究提供支撐。

     開路碳通量觀測系統可以測量感熱通量、動量通量、大氣和地表面之間其它的通量。這個系統包括一個數據采集器，快速響應、三維超聲波風速計和快速響應的標量傳感器。一個獨立的測量溫濕度的低速響應的傳感器也是需要的，它測量的數據可以為計算氣象變量做參考。水平的風速風向可以被數據采集器計算出來，用三維超聲波風速計測量出來的數據。

系統特點：

●可定制的系統，可提供一系列的測量選擇；

●測量值在時間上是同步的，通過同一個電子設備工作；

●低噪聲；

●完全集成的、成套的系統；

●用戶可選的輸出帶寬；

●低功耗，適用于太陽能供電；

●適用于崎嶇的環境；

●可以放在野外長期監測；

●擴展的數據存儲器，通過壓縮閃存卡和存儲模塊；

●廣泛的診斷參數，可以警示可疑數據；

●氣體分析儀和超聲波風速計都是被托管測量的。

測量參數：

二氧化碳通量、水汽通量、三維超聲波風速、氣壓、空氣溫度濕度、土壤熱通量和輻射、潛熱通量、顯熱通量等

可擴展測量參數：

土壤溫濕度、鹽度等

綜合平臺對接能力（可選）：

提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)

云平臺服務（可選）：

點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能

遠程通訊方式（可選）：

全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；

衛星（北斗、銥星、海事衛星）等通信方式

本地通訊方式（可選）：

USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等

系統組成：

系統主機：CR1000X數據采集器（點擊查看技術參數）

傳感器：

TE525MM雨量傳感器（點擊查看技術參數）

HygroVUE?10數字溫濕度傳感器（點擊查看技術參數）

IRGASON一體式開路式CO₂/H₂O 氣體分析儀和三維超聲風速儀

HFP01土壤熱通量傳感器（點擊查看技術參數）

SN-500-SS 凈輻射傳感器（點擊查看技術參數）

其他套件

T40W-40AH (40W/40AH太陽能供電套件)
太陽能組件技術參數
額定峰值功率	40W
開路電壓（Voc）	21.5V
峰值電壓（Vmp）	17.5V
峰值電流（Imp）	2.29A
短路電流（Isc）	2.55A
執行標準	GB/T 9535-1998
電池片效率	≥16%
使用環境溫度	-40℃到85℃
FF	73%
表面最大負載能力	60m/s（200kg/sq.m）
蓄電池技術參數
額定電壓	12V
額定容量	40AH
內部電阻	完全充電后以交流阻抗法測試，必須低于 10mΩ
容量保存性能	完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃）
使用溫度范圍	-40℃ 至 50℃
保存溫度范圍	5℃ 至 40℃
封裝	使用壽命長，特殊的密封結構和阻燃外殼
整體技術參數和性能
供電輸出	雙USB輸出5VDC/2.4A 接線端子輸出12V/10A
保護和自恢復功能	具有充放電保護及自恢復功能
顯示功能	LCD數據顯示，直觀顯示工作狀態、功率等信息

防護機箱套件
防護機箱主體材料	聚碳酸酯（英文簡稱PC）
防護等級	IP65; IK08
鎖的位置	長邊位置帶雙鎖
使用環境溫度	-40℃ ~ 80℃
電氣絕緣	完全絕緣
抗紫外線能力	UL 508
可燃性等級	UL 746C 5"
執行標準	EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012
灼熱絲測試 （IEC 695-2-1）℃	960℃
安裝適配能力	適用于直徑30mm – 110mm圓管、方管或者角鋼

4G全網通通訊技術參數表
標準及頻段	支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
理論帶寬	LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL)
發射功率	<23dBm
接收靈敏度	<-98dBm
CPU	工業級32位通信處理器
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
供電	DC 5~36V
工作環境	溫度：-35~+75oC 濕度：95%(無凝結)
省電和激活	支持短信激活、IO激活、電話激活等
*連接協議	TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議
