系統介紹：
DJ-6494X多參數水質測量系統用于對水體的溫度、PH、溶解氧、電導率、濁度、ORP、氨氮、COD、氯離子、水中油、葉綠素、藍綠藻（參數可以任選）等進行長期監測，監測的數據將源源不斷的上傳到云平臺，并且可以通過瀏覽器訪問采集的數據，實現足不出戶就能對設備進行監控。

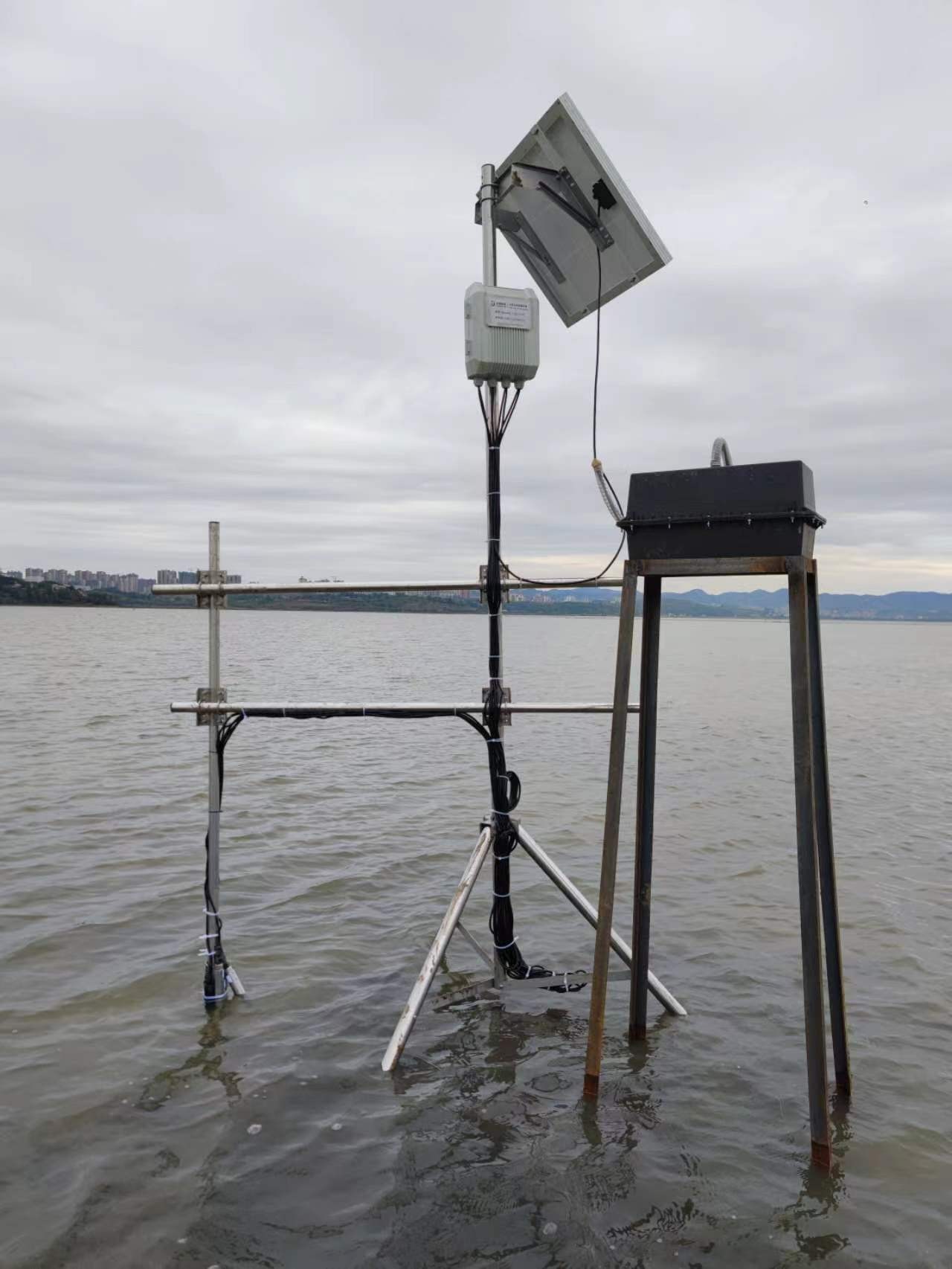

多參數水質測量系統由傳感器、數據采集器、電源系統、安裝支架等部分組成。水質傳感器具有高精度高可靠性的特點。數據采集器具有數據采集、數據定時存儲、參數設定、友好的人機界面和標準通信功能。廣泛應用于氣象、環保、農林、水文、軍事、倉儲、科學研究等領域。
特點：
支持溫度、PH、溶解氧、電導率、濁度、ORP、氨氮、COD、氯離子、水中油、葉綠素、藍綠藻等傳感器，其他的傳感器可根據需要選擇。
系統具有多種供電方式，交直流兩用或配太陽能電池供電。
工作在極端環境中，工作溫度范圍為-20℃到70℃，濕度為100％，更低工作溫度可以通過定制擴展到-40℃。
中文操作軟件，操作簡單易懂，中文使用手冊。
測量參數：
溫度、PH、溶解氧、電導率、濁度、ORP、氨氮、COD、氯離子、水中油、葉綠素、藍綠藻等參數可選。
可以擴展測量參數：
水位、流速、空氣溫度、空氣相對濕度、大氣壓、風速、風向、降雨等。
應用領域：
各大高校、科研機構用于氣象、環境監測、交通運輸、軍事、農林、水文、極地考察等諸多領域。
系統組成：
系統主機：DJ-6095數據采集器（點擊查看技術參數）
傳感器：
PH傳感器 | 圖片 | |
量程范圍 | 0-14.00pH |
|
分辨率 | 0.01pH | |
精度 | ±0.1pH，±0.3℃ | |
工作溫度 | 0-65℃ | |
工作壓力 | ＜0.2MPa | |
溫度補償 | 自動溫度補償(NTC) | |
供電 | 12-24VDC | |
信號輸出 | RS-485(Modbus/RTU) | |
外殼材質 | POM | |
安裝方式 | 浸入式安裝，3/4NPT管螺紋 | |
線纜長度 | 5米，其它長度可定制 | |
校準方式 | 兩點校準 | |
功耗 | 0.2W@12V | |
防護等級 | IP68 | |
電導率傳感器 | 圖片 | |
量程范圍和分辨率 | 范圍：0-20.00uS/cm，分辨率：0.01 | |
范圍：0-200.00uS/cm，分辨率：0.1 | ||
范圍：0-5000.00uS/cm，分辨率：1 | ||
范圍：0-200.00mS/cm，分辨率：0.1 | ||
精度 | ±1.5%FS，±0.3℃ | |
工作溫度 | 0-65℃ | |
工作壓力 | ＜0.6MPa | |
供電 | 12-24VDC | |
信號輸出 | RS-485(Modbus/RTU) | |
外殼材質 | ABS/SUS316L(默認)/POM | |
安裝方式 | 浸入式安裝，3/4NPT管螺紋 | |
線纜長度 | 5米，其它長度可定制 | |
校準方式 | 兩點校準 | |
溫度補償 | 自動溫度補償（Pt1000） | |
功耗 | 0.2W@12V | |
防護等級 | IP68 | |
溶解氧傳感器 | 圖片 | |
測量原理 | 熒光法 |
|
量程范圍 | 0-20.00mg/L(0-200%飽和度，25℃) | |
分辨率 | 0.01mg/L，0.1℃ | |
精度 | ±2%FS，±0.3℃ | |
溫度補償 | 自動溫度補償(Pt1000) | |
輸出方式 | RS-485(Modbus/RTU) | |
工作條件 | 0-45℃、<0.2MPa | |
存儲溫度 | -5-65℃ | |
安裝方式 | 浸入式安裝 | |
線纜長度 | 5米，其它長度可定制 | |
功耗 | 0.2W@12V | |
電源 | 12～24VDC | |
防護等級 | IP68 | |
校準 | 兩點校準 | |
熒光膜頭壽命 | 1年(正常使用情況下) | |
外殼材質 | POM和316L不銹鋼 | |
ORP傳感器 | 圖片 | |
量程范圍 | -1500-+1500mV | |
分辨率 | 1mV | |
精度 | ±6mV | |
工作溫度 | 0-65℃ | |
輸出方式 | RS-485(Modbus/RTU) | |
工作壓力 | ＜0.1MPa | |
防護等級 | IP68 | |
安裝方式 | 浸入式安裝，3/4NPT管螺紋 | |
線纜長度 | 5米，其它長度可定制 | |
功耗 | 0.2W@12V | |
電源 | 12～24VDC | |
外殼材質 | POM | |
防護等級 | IP68 | |
濁度傳感器 | 圖片 | |
測量原理 | 散射光法 | |
量程范圍/分辨率 | 范圍：0-20.00NTU，分辨率：0.01NTU/0.1℃ | |
范圍：0-100.0NTU，分辨率：0.1NTU/0.1℃ | ||
范圍：0-1000.0NTU，分辨率：0.1NTU/0.1℃ | ||
精度 | ±5%或±3NTU(0-1000.0NTU) ±3%或±2NTU(0-100.0NTU) ±3%或±1.5NTU(0-20.00NTU) ±0.3℃ | |
校準方式 | 兩點校準 | |
溫度補償 | 自動溫度補償(Pt1000) | |
輸出方式 | RS-485(Modbus/RTU) | |
工作條件 | 0-50℃，<0.2MPa | |
存儲溫度 | -5-65℃ | |
安裝方式 | 浸入式安裝 | |
線纜長度 | 5米，其它長度可定制 | |
功耗 | 0.2W@12V | |
電源 | 12～24VDC | |
外殼材質 | POM、ABS | |
防護等級 | IP68 | |
氨氮傳感器 | 圖片 | |
量程范圍/分辨率 | 范圍：0-100.00mg/L，分辨率：0.01mg/L | |
范圍：0-1000.0mg/L，分辨率：0.1mg/L | ||
精度 | ±10%或±1mg/L，±0.5℃ | |
工作溫度 | 0-40℃ | |
工作壓力 | ＜0.1MPa | |
介質的pH范圍 | 4-10pH | |
溫度補償 | 自動溫度補償(Pt1000) | |
供電 | 12-24VDC | |
信號輸出 | RS-485(Modbus/RTU) | |
外殼材質 | PVC和POM | |
安裝方式 | 3/4NPT管螺紋，浸入式安裝 | |
線纜長度 | 5米,其它長度可定制 | |
校準方式 | 兩點校準 | |
功耗 | 0.2W@12V | |
防護等級 | IP68 | |
COD傳感器 | 圖片 | ||
量程范圍 | COD | 濁度 | |
0-200mg/L equiv. KHP | 0-100NTU | ||
0-500mg/L equiv. KHP | 0-200NTU | ||
測量原理 | 雙波長紫外吸收法 | ||
COD精度 | ±5%FS | ||
COD分辨率 | 0.1mg/L | ||
濁度精度 | ±5%FS | ||
濁度分辨率 | 0.1NTU | ||
校準方式 | 兩點校準 | ||
輸出方式 | RS-485(Modbus/RTU) | ||
電源 | 12-24VDC | ||
功耗 | 0.3W@12V | ||
工作條件 | 0-45℃、<0.1MPa | ||
存儲溫度 | -5-65℃ | ||
防護等級 | IP68 | ||
安裝方式 | 浸入式安裝 | ||
線纜長度 | 5米，其它長度可定制 | ||
外殼材質 | 316L不銹鋼 | ||
氯離子傳感器 | 圖片 | |
量程范圍和分辨率 | 范圍：0-3500.0mg/L，分辨率：0.1mg/L | |
范圍：0-35000mg/L，分辨率：1mg/L | ||
精度 | ±5%，±0.5℃ | |
工作溫度 | 0-40℃ | |
工作壓力 | ＜0.1MPa | |
介質的pH范圍 | 2-12 pH | |
溫度補償 | 自動溫度補償(Pt1000) | |
輸出方式 | RS-485(Modbus/RTU) | |
電源 | 12-24VDC | |
外殼材質 | POM | |
安裝方式 | 3/4NPT管螺紋，浸入式安裝 | |
線纜長度 | 5米，其它長度可定制 | |
校準方式 | 兩點校準 | |
功耗 | 0.2W@12V | |
防護等級 | IP68 | |
余氯傳感器 | 圖片 | |
測量原理 | 恒電壓法 |
|
量程范圍 | 0-2.000mg/L(HClO) | |
分辨率 | 0.001mg/L | |
精度 | ±5%或±0.05mg/L，±0.5℃ | |
校準功能 | 兩點校準 | |
工作壓力 | ＜0.1MPa | |
介質的pH范圍 | 4-9pH | |
溫度補償 | 自動溫度補償（Pt1000） | |
信號輸出 | RS-485(Modbus/RTU) | |
外殼材質 | POM、聚四氟乙烯 | |
工作溫度 | 5-50℃ | |
安裝方式 | 流通池安裝 | |
尺寸 | 30×233mm | |
流速 | 30-60L/h | |
響應時間 | <30S | |
功耗 | 0.2W@12V | |
電源 | 12-24VDC | |
防護等級 | IP68 | |
水中油傳感器 | 圖片 | |
量程范圍 | 0～40.00ppm |
|
分辨率 | 0.01ppm | |
精度 | ±3%，±0.5℃ | |
校準功能 | 兩點校準 | |
防護等級 | IP68 | |
最深深度 | 水下20米 | |
存儲溫度 | -5-65℃ | |
信號輸出 | RS-485(Modbus/RTU) | |
電源 | 12-24VDC | |
功耗 | 0.2W@12V | |
線纜長度 | 5米，其它長度可定制 | |
外殼材質 | PVC/POM | |
葉綠素傳感器 | 圖片 | |
量程范圍 | 0-400.0ug/L |
|
分辨率 | 0.1ug/L，0.1℃ | |
精度 | ±3%，±0.3℃ | |
校準功能 | 兩點校準 | |
防護等級 | IP68 | |
最深深度 | 水下20米 | |
溫度范圍 | 0-50℃ | |
信號輸出 | RS-485(Modbus/RTU) | |
電源 | 12-24VDC | |
功耗 | 0.2W@12V | |
線纜長度 | 5米，其它長度可定制 | |
外殼材質 | POM | |
藍綠藻傳感器 | 圖片 | |
量程范圍 | 0-300.0Kcells/mL |
|
分辨率 | 0.1Kcells/mL(100cells/mL) | |
精度 | ±3%，±0.3℃ | |
校準功能 | 兩點校準 | |
防護等級 | IP68 | |
最深深度 | 水下20米 | |
存儲溫度 | -15-65℃ | |
信號輸出 | RS-485(Modbus/RTU) | |
電源 | 12-24VDC | |
功耗 | 0.2W@12V | |
線纜長度 | 5米，其它長度可定制 | |
外殼材質 | PVC和POM | |
條件要求 | 水中藍綠藻分布不均勻，建議多點監測； 水質濁度低于50NTU。 | |
懸浮物傳感器 | 圖片 | |
測量原理 | 散射光法 |
|
量程范圍 | 0-2000.0mg/L | |
分辨率 | 0.1mg/L，0.1℃ | |
精度 | ±5%(取決于污泥同質性)，±0.3℃ | |
溫度補償 | 自動溫度補償(Pt1000) | |
輸出方式 | RS-485(Modbus/RTU) | |
工作條件 | 0～50℃，<0.2MPa | |
存儲溫度 | -5-65℃ | |
外殼材質 | POM、ABS | |
安裝方式 | 浸入式安裝，3/4NPT管螺紋 | |
線纜長度 | 5米，其它長度可定制 | |
功耗 | 0.2W@12V | |
電源 | 12-24VDC | |
防護等級 | IP68 | |
T100W-100AH (100W/100AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 100W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 5.49A | |
短路電流（Isc） | 5.95A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 100AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
